躯体図

頂いた躯体図が３次元でなければ、寸法情報を基に弊社で３次元の躯体図を作成します。

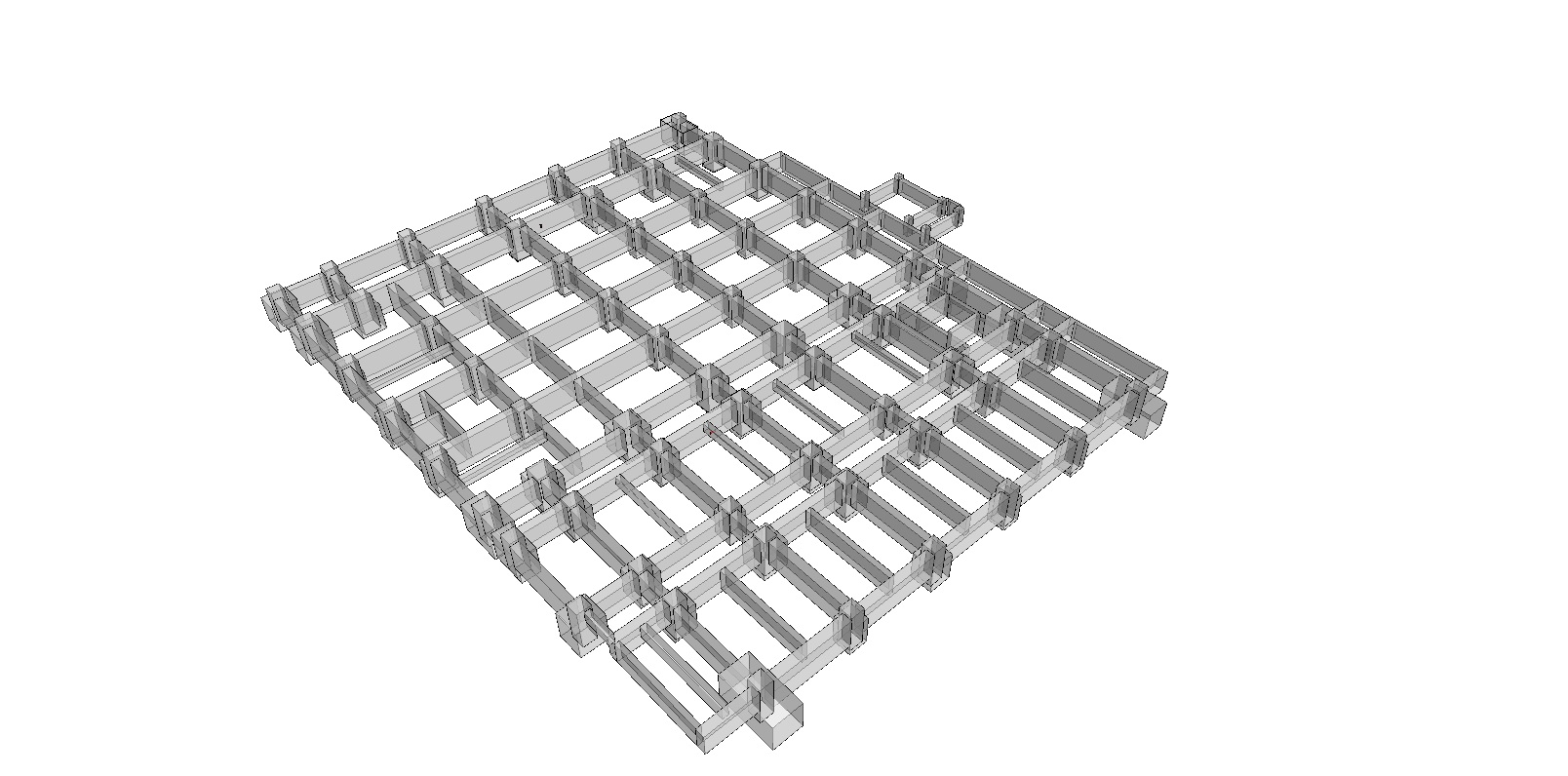

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　例）地中梁図

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

施工図

躯体図に配管図を載せることで、スリーブのチェックや配管と躯体との干渉、もちろん配管同士の干渉チェックも行います。

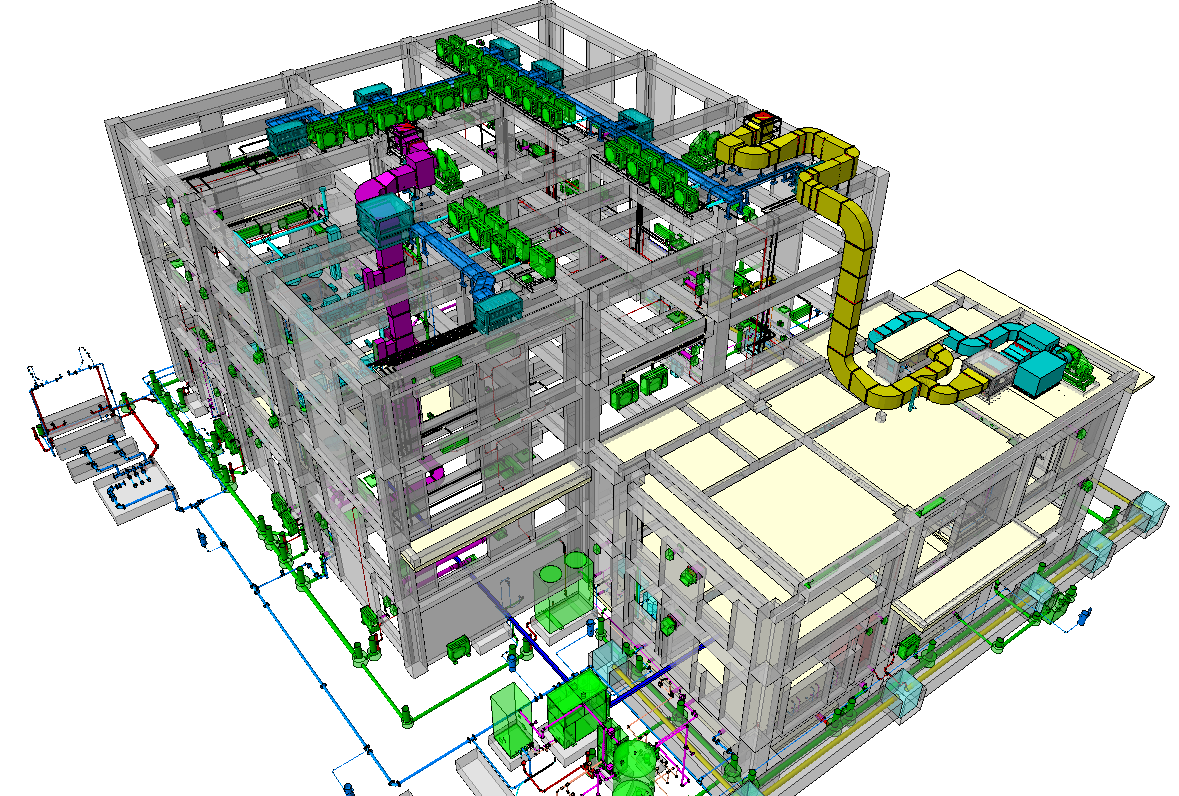

完成図

全ての階を３次元で作成すると上記のようになります。
